LS Harness Conversion Page 5


Figure 17
Figure 17

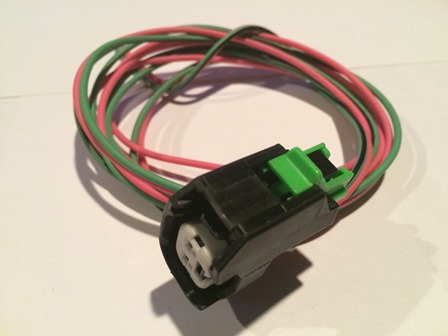

Figure 17. Injector 2 EV6 Connector, Delphi part number 15497399, connector lock part number 13821935, terminal lock part number 15423278, 18ga female terminal part number 12191819, white 18ga cable seal part number 15366021. Wire A is 18ga TXL Light Green/Black. Wire B is 18ga TXL Pink. Wire A is hooked to pin 4 on the Blue PCM Connector. Wire B is hooked to Run/Start Injector Fuse B, 15 amps.

Figure 18
Figure 18

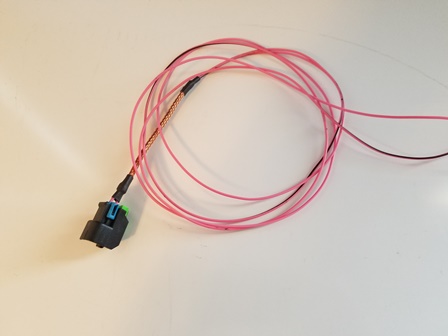

Figure 18. Injector 3 EV6 Connector, Delphi part number 15497399, connector lock part number 13821935, terminal lock part number 15423278, 18ga female terminal part number 12191819, white 18ga cable seal part number 15366021. Wire A is 18ga TXL Pink/Black. Wire B is 18ga TXL Pink. Wire A is hooked to pin 3 on the Blue PCM Connector. Wire B is hooked to Run/Start Injector Fuse A, 15 amps.

Figure 19
Figure 19

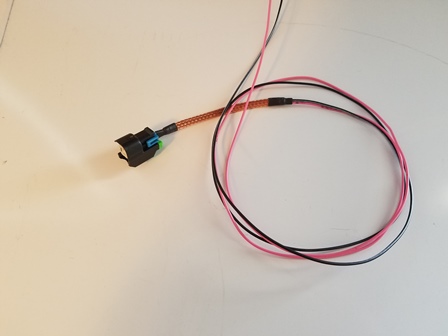

Figure 19. Injector 4 EV6 Connector, Delphi part number 15497399, connector lock part number 13821935, terminal lock part number 15423278, 18ga female terminal part number 12191819, white 18ga cable seal part number 15366021. Wire A is 18ga TXL Light Blue/Black. Wire B is 18ga TXL Pink. Wire A is hooked to pin 44 on the Blue PCM Connector. Wire B is hooked to Run/Start Injector Fuse B, 15 amps. In this picture, the supplier was out of Light Blue/Black wire, and Black/Red was substitued.

Figure 20
Figure 20

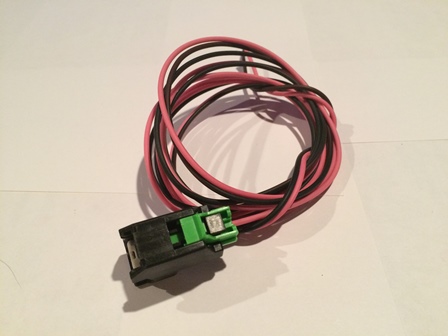

Figure 20. Injector 5 EV6 Connector, Delphi part number 15497399, connector lock part number 13821935, terminal lock part number 15423278, 18ga female terminal part number 12191819, white 18ga cable seal part number 15366021. Wire A is 18ga TXL Black/White. Wire B is 18ga TXL Pink. Wire A is hooked to pin 76 on the Blue PCM Connector. Wire B is hooked to Run/Start Injector Fuse A, 15 amps.
